合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于深度神經(jīng)網(wǎng)絡(luò)模型分析明膠溶液荷電量與表面張力之間的關(guān)系(一)
> 基于液-液界面張力(γL–L)的界面調(diào)控非均相微乳電解液設(shè)計(jì)新策略
> 多孔陶瓷的造孔方法|發(fā)泡劑摻量對多孔陶瓷材料性能的影響
> 礦化度對含有氧丙烯鏈節(jié)和氧乙烯鏈節(jié)的表面活性劑的界面張力影響
> 產(chǎn)低溫β-甘露聚糖酶的菌株O5提升低溫油藏壓裂液的破膠性能——結(jié)果與討論、結(jié)論
> 表面張力為25%乙醇溶液作為球磨溶劑,制備MG超細(xì)粉替代天然橡膠補(bǔ)強(qiáng)劑
> 起泡劑作用下單氣泡運(yùn)動(dòng)特性實(shí)驗(yàn)研究
> 一文了解什么是?馬蘭格尼效應(yīng)及其原理、現(xiàn)象和工程應(yīng)用
> 量化改進(jìn)差分毛細(xì)管法測試高溫液態(tài)瀝青表面張力精度(上)
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
推薦新聞Info
-
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(三)
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(二)
> 新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(一)
> 多功能膜材研發(fā):界面張力已成為整套工藝鏈協(xié)同下動(dòng)態(tài)演化的核心控制點(diǎn)
> 不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響(下)
> 不同類型的聚醚類非離子破乳劑對PPG-稀釋原油界面膜性質(zhì)的影響(上)
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)結(jié)果分析與討論、結(jié)論
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)原料及研究方法
> 超微量天平應(yīng)用于珊瑚鍶-鈣溫度計(jì)的研究
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(二)
來源:功能材料 瀏覽 18 次 發(fā)布時(shí)間:2025-09-03
2結(jié)果與討論
2.1 PAVE-5和PGVF-6紅外結(jié)構(gòu)表征

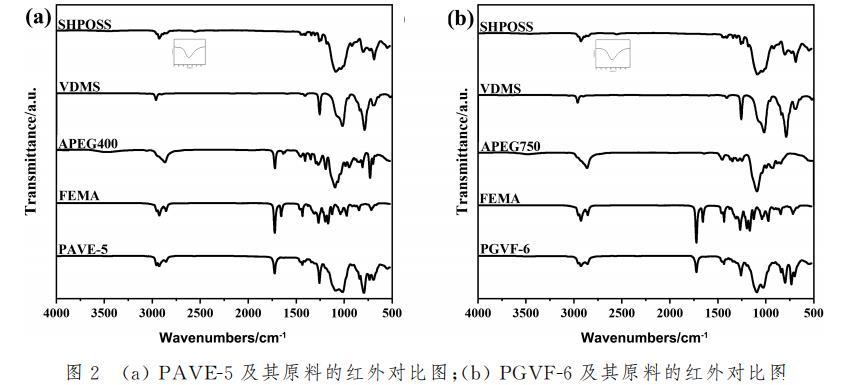

通過紅外光譜對所制得功能材料的官能團(tuán)化學(xué)狀態(tài)進(jìn)行表征分析,圖2(a)和2(b)分別為PAVE-5和PGVF-6及其原料的紅外吸收光譜圖。PAVE-5和PGVF-6譜圖中,能夠清晰觀察到處于2960cm-位置的CH3反對稱伸縮吸收峰,處于2930和2860cm-1的CH2伸縮吸收峰,處于1720cm-位置的酯基C=O伸縮吸收峰,處于1256cm-1位置的C-O-C伸縮吸收峰,和處于1090和1010cm-位置的Si-O-Si吸收峰,而原本SH-POSS處的S-H吸收峰消失,VDMS、APEG400、APEG750和2-壬烯酸甲酯的單體C=C伸縮吸收峰也消失,表明PAVE-5和PGVF-6制備成功。
2.2 PAVE-5和PGVF-6核磁共振氫譜表征

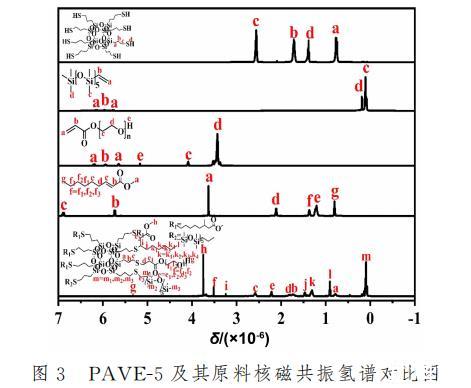

采用核磁共振氫譜對所制備復(fù)合材料的化學(xué)結(jié)構(gòu)進(jìn)一步表征分析。圖3為PAVE-5以及其原料的核磁共振對比圖。PAVE-5譜圖中,SH-POSS的-SH質(zhì)子氫吸收峰已經(jīng)消失,接枝成功的APEG400烯烴雙鍵的質(zhì)子氫吸收峰已經(jīng)明顯消失,末端連接的-OH質(zhì)子氫吸收峰在5.32x10-6處;同樣反應(yīng)成功的2-壬烯酸甲酯單體,烯烴雙鍵的質(zhì)子氫吸收峰也同樣消失不見,連接O的末端烷烴-CH3質(zhì)子氫吸收峰處于3.75x 10-6的位置;最后成功反應(yīng)的VDMS單體,烯烴雙鍵的質(zhì)子氫吸收峰也已經(jīng)消失,Si上連接的所有甲基CH3分別處在0.09x10-6和0.14x10-6處,可以得知PAVE-5成功合成。
圖4為PGVF-6以及其原料的核磁共振對比圖。PGVF-6譜圖中,SH-POSS上的-SH質(zhì)子氫吸收峰已經(jīng)消失,接枝成功的APEG750單體,烯烴雙鍵的質(zhì)子氫吸收峰已經(jīng)消失,末端連接的-OH質(zhì)子氫吸收峰在5.21times 10^{-6}處;同樣反應(yīng)成功的2-壬烯酸甲酯單體,烯烴雙鍵的質(zhì)子氫吸收峰也同樣消失不見,連接O的末端烷烴-CH3質(zhì)子氫吸收峰處于3.72x10-6的位置,末端烷烴-CH3的質(zhì)子氫吸收峰在0.88x10-6處;最后成功反應(yīng)的VDMS單體,烯烴雙鍵的質(zhì)子氫吸收峰也已經(jīng)消失,后續(xù)Si上連接的所有甲基-CH3分別處在0.12x10-6和0.08x10-6處,可以得知PGVF-6雜化材料成功合成。
3硬質(zhì)聚氨酯泡沫塑料的性能
泡沫穩(wěn)定劑在硬質(zhì)聚氨酯泡沫的形成過程中起到關(guān)鍵作用,對泡沫的壓縮強(qiáng)度有顯著影響。通過表2可以得知,添加PGVF-6的硬質(zhì)聚氨酯泡沫壓縮強(qiáng)度最高。首先,這可能是由于PGVF-6接枝的APEG750含有-OH結(jié)構(gòu),使得泡沫穩(wěn)定劑均勻分散在多元醇中,且能夠與異氰酸酯反應(yīng),進(jìn)而使得反應(yīng)充分進(jìn)行,泡沫泡孔均勻細(xì)致;其次,接枝的聚硅氧烷鏈段有助于泡沫穩(wěn)定劑的表面鋪展,進(jìn)而使得表面張力降低,得到的泡沫泡孔更細(xì)膩;最后,由于泡沫穩(wěn)定劑分散均勻,反應(yīng)充分,使得其在泡沫結(jié)構(gòu)中形成穩(wěn)定的POSS納米均勻網(wǎng)絡(luò)結(jié)構(gòu),具有較好的支撐能力,從而使得泡沫自身抗壓縮性能增強(qiáng)。

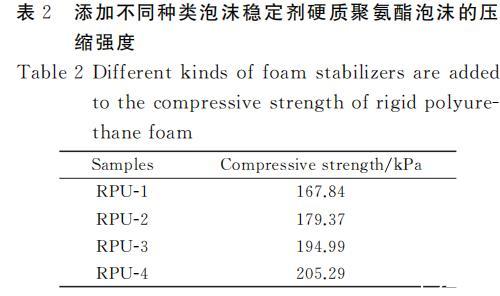

表2添加不同種類泡沫穩(wěn)定劑硬質(zhì)聚氨酯泡沫的壓縮強(qiáng)度
4硬質(zhì)聚氨酯泡沫壓縮性能的影響機(jī)理
4.1硬質(zhì)聚氨酯泡沫泡孔結(jié)構(gòu)對壓縮性能的影響
4.1.1硬質(zhì)聚氨酯泡沫塑料的表觀結(jié)構(gòu)

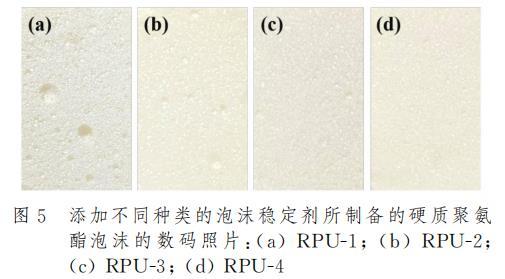

泡沫穩(wěn)定劑的存在對于硬質(zhì)聚氨酯泡沫性能影響在宏觀上有著十分顯著的體現(xiàn)。圖5是添加不同種類的泡沫穩(wěn)定劑后制樣得到的硬質(zhì)聚氨酯泡沫橫截面的數(shù)碼照片。結(jié)果表明,接枝APEG鏈段的PAVE-5和PGVF-6泡沫穩(wěn)定劑所制備的聚氨酯泡沫RPU-3和RPU-4,其泡孔結(jié)構(gòu)相較于市售產(chǎn)品所制備的聚氨酯泡沫展現(xiàn)出了更加細(xì)膩均勻的泡孔結(jié)構(gòu),而市售產(chǎn)品所形成的泡沫則表現(xiàn)出較為粗糙且孔徑不均勻的泡孔結(jié)構(gòu)。這表明親水結(jié)構(gòu)有利于泡沫穩(wěn)定劑均勻分散在多元醇中并使得反應(yīng)充分進(jìn)行,泡孔尺寸細(xì)小致密,有利于改善硬質(zhì)聚氨酯泡沫的壓縮性能。
4.1.2硬質(zhì)聚氨酯泡沫塑料的微觀結(jié)構(gòu)

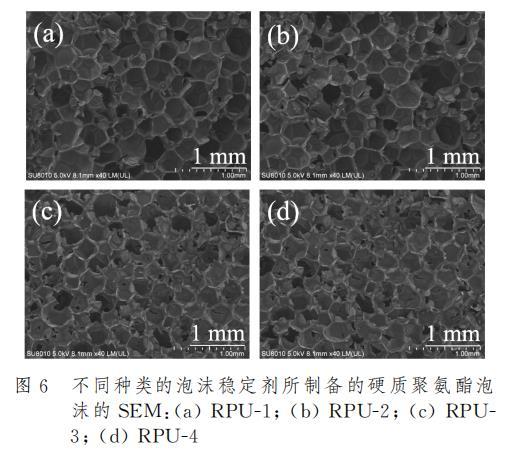

聚氨酯泡沫的微觀結(jié)構(gòu)特征會(huì)顯著宏觀上的應(yīng)用性能,因此對添加不同種類泡沫穩(wěn)定劑的聚氨酯泡沫的SEM進(jìn)行了測試,結(jié)果如圖6所示。通過SEM可以得知,5種硬質(zhì)聚氨酯泡沫的泡孔大小分布存在明顯差距。添加國產(chǎn)-1泡沫穩(wěn)定劑的泡沫泡孔較大且不均勻,添加進(jìn)口-2泡沫穩(wěn)定劑的泡沫泡孔雖然分布有所改善,但仍然存在較大的泡孔結(jié)構(gòu)。PAVE-5和PGVF-6泡沫穩(wěn)定劑的泡沫其泡孔結(jié)構(gòu)相較于前面兩者得到了明顯的改善,泡沫孔徑減小,且尺寸分布更加均一,沒有明顯的大孔徑泡沫存在,其中RPU-4展現(xiàn)出了更加致密細(xì)小且分布均勻的泡孔結(jié)構(gòu)。這說明含-OH的親水性結(jié)構(gòu)使得泡沫穩(wěn)定劑在硬質(zhì)聚氨酯泡沫中分散更加均勻,反應(yīng)更加均勻有效。泡沫穩(wěn)定劑與這種均一且細(xì)小致密的泡沫結(jié)構(gòu)通常會(huì)使得聚氨酯泡沫展現(xiàn)出更高的壓縮強(qiáng)度,這主要是由于在受壓時(shí),泡沫的細(xì)胞壁會(huì)發(fā)生屈曲行為,這種細(xì)小致密且分布均勻的孔徑能夠有效地吸收和分散應(yīng)力,避免薄弱點(diǎn)的形成從而有效提高聚氨酯泡沫的抗壓縮性能。
新型POSS基雜化泡沫穩(wěn)定劑表面張力測定及對泡沫壓縮性能的影響(一)
