合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 衣康酸型反應(yīng)性表面活性劑在新型皮革化學(xué)品中的應(yīng)用研究進(jìn)展
> 降低表面張力,可提高天然氣水合物的生長速率
> 基于表面張力系數(shù)等模擬液滴撞擊熱壁面的動力學(xué)行為(一)
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過程(二)
> 釹鐵硼鎳銅鎳鍍層表面張力的提高
> 不動桿菌菌株XH-2產(chǎn)生物表面活性劑發(fā)酵條件、性質(zhì)、成分研究(三)
> 多晶硅蝕刻液的制備方法及表面張力測試結(jié)果
> 溫度對甜菜堿短鏈氟碳表面活性劑表面張力、鋪展、發(fā)泡性能影響(三)
> Marangoni效應(yīng):智能液體會走迷宮
> 油田用酸化增產(chǎn)增注劑成分配方比例變動對油水的界面張力的影響
推薦新聞Info
-
> 熱毛細(xì)效應(yīng)引起的表面張力梯度導(dǎo)致傾斜壁面上液膜干斑的出現(xiàn)(三)
> 熱毛細(xì)效應(yīng)引起的表面張力梯度導(dǎo)致傾斜壁面上液膜干斑的出現(xiàn)(二)
> 熱毛細(xì)效應(yīng)引起的表面張力梯度導(dǎo)致傾斜壁面上液膜干斑的出現(xiàn)(一)
> 低總濃度下實(shí)現(xiàn)"超低界面張力"與"高黏彈性乳狀液"的雙重突破
> 巖液作用后海陸過渡相頁巖表面張力變化研究
> 低表面張力解堵液體系適用于海上低壓氣井水侵傷害治理
> 不同比例墨水配制對量子點(diǎn)薄膜形貌的影響
> 含氟聚氨酯超疏水涂層表面性能、化學(xué)穩(wěn)定性、耐摩擦性能研究——結(jié)果與討論、結(jié)論
> 含氟聚氨酯超疏水涂層表面性能、化學(xué)穩(wěn)定性、耐摩擦性能研究——摘要、實(shí)驗(yàn)部分
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過程(三)
多孔陶瓷的造孔方法|發(fā)泡劑摻量對多孔陶瓷材料性能的影響
來源:材料科學(xué)與工程學(xué)報 瀏覽 696 次 發(fā)布時間:2024-12-18
多孔陶瓷是一種三維網(wǎng)狀結(jié)構(gòu)的陶瓷材料。多孔陶瓷結(jié)合了陶瓷材料和泡沫結(jié)構(gòu)的特性,既具有低密度、輕質(zhì)量、高孔隙率和導(dǎo)熱系數(shù)小的特點(diǎn),又具有耐高溫、耐腐蝕、機(jī)械性能高的特點(diǎn)。多孔陶瓷與致密陶瓷相比,具有低密度、輕質(zhì)量、高孔隙率的特點(diǎn),因此,多孔陶瓷在流體過濾、吸附、提純等領(lǐng)域有廣泛的應(yīng)用;與有機(jī)泡沫材料相比,多孔陶瓷有耐高溫、耐腐蝕、較好的阻燃性和導(dǎo)熱系數(shù)較低的特點(diǎn),因此多孔陶瓷將逐漸取代有機(jī)泡沫類材料,在吸音、隔熱和保溫等工程應(yīng)用方面被大量采用。多孔陶瓷還可用作催化劑載體。由于多孔陶瓷具有高比表面積、高孔隙率、耐高溫、耐酸堿侵蝕、遇有機(jī)溶劑不發(fā)生反應(yīng)、不溶解、機(jī)械性能和硬度較高等眾多優(yōu)點(diǎn),因此利用多孔陶瓷作為催化載體可以保證催化反應(yīng)迅速、徹底,如汽車尾氣的無害化處理、有毒或污染性氣體和液體排放前的催化凈化等。此外,多孔陶瓷在生物材料方面的應(yīng)用也有著較好的前景。
目前多孔陶瓷的造孔方法有很多,包括添加造孔劑法、直接發(fā)泡法、有機(jī)泡沫浸漬法、冷凍凝膠法、冷凍干燥法、溶膠-凝膠法等。其中直接發(fā)泡法就是指將表面活性劑加入陶瓷漿料中,通過機(jī)械攪拌向陶瓷漿料中引入氣泡,降低漿體的表面張力,形成在一定時間內(nèi)具有穩(wěn)定性的泡沫陶瓷漿料,在泡沫消散之前,通過固化成型、干燥制得多孔陶瓷坯體,然后將坯體進(jìn)行燒結(jié),就可以制得多孔陶瓷。表面活性劑是一種可以吸附在液體表面、或者堆積在兩相之間的界面上,通過改變界面的表面張力,使液體或漿體更容易起泡的物質(zhì),因?yàn)楸砻婊钚詣┤苡谝后w后能夠降低液體的表面張力,有較好的起泡性能,因此也稱為發(fā)泡劑。當(dāng)氣泡產(chǎn)生后,溶液中的表面活性劑分子能夠快速地吸附在氣液界面上,定向排列,降低表面張力,同時表面活性劑的疏水基團(tuán)在范德華力和疏水作用下相互吸引,使表面活性劑分子吸附在氣液界面之間,形成緊密堆積的分子層,有利于提高界面的穩(wěn)定性,因此表面活性劑分子的加入可以起到穩(wěn)定泡沫的作用。
發(fā)泡劑摻量對多孔陶瓷材料性能的影響
圖1為固含量60%、SDS摻量分別為0.02%、0.04%、0.06%、0.08%、0.1%下所制備的多孔陶瓷坯體,經(jīng)過1190℃、保溫2 h燒結(jié)后的樣品性能。從圖中可以看出,多孔陶瓷樣品的體積密度和抗壓強(qiáng)度隨發(fā)泡劑摻量的增加而減小。當(dāng)SDS的摻入量由0.02%提高至0.1%時,樣品的密度由890.53降至361.0 kg/m3,抗壓強(qiáng)度由1.7下降至0.2 MPa。當(dāng)SDS溶于水并經(jīng)過高速攪拌后,SDS分子可以吸附到氣液界面上降低表面張力并產(chǎn)生大量的氣泡,這些氣泡會緊密堆積在一起,氣泡之間有液膜將其隔開,將氣泡引入到陶瓷漿料中后,陶瓷原料分散在氣泡液膜間,形成骨架支撐,干燥后陶瓷原料液相消失,固化形成含孔隙的多孔陶瓷坯體,引入的氣泡越多,多孔陶瓷的孔隙率越高,孔壁越薄,陶瓷骨架越細(xì);當(dāng)氣泡的引入量過多時,骨架易發(fā)生斷裂,此時多孔陶瓷的抗壓強(qiáng)度就會降低。

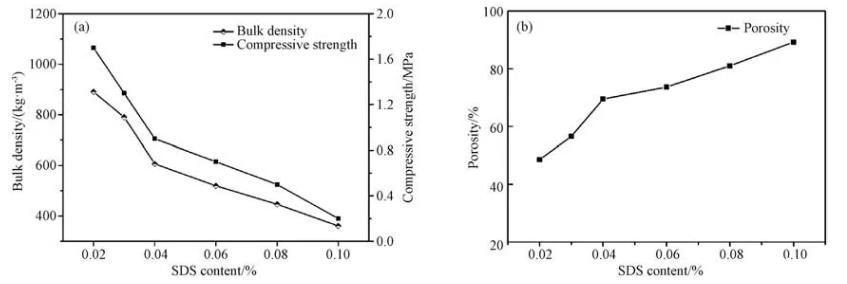

圖1不同發(fā)泡劑摻量下多孔陶瓷樣品的性能(a)體積密度和抗壓強(qiáng)度;(b)孔隙率
圖2不同SDS摻量(a:0.04%;b:0.08%;c:0.1%)的多孔陶瓷樣品的SEM照片
圖2是SDS摻量分別為0.04%、0.08%、0.1%的多孔陶瓷樣品的SEM照片。從圖可見,當(dāng)SDS摻量為0.04%和0.08%時,氣孔尺寸在100~200μm左右;當(dāng)SDS摻量為0.1%時,多孔陶瓷中既有100~200μm之間的孔,又有200~600μm之間的孔,氣孔尺寸分布較為寬泛。這是因?yàn)樘砑颖砻婊钚詣┧a(chǎn)生的泡沫狀態(tài)是熱力學(xué)非穩(wěn)態(tài)孔,同時,在一定的范圍內(nèi),表面活性劑的添加量越多,所產(chǎn)生的泡沫就相對越多。當(dāng)產(chǎn)生的氣泡過多時,表面活性劑在氣液界面的吸附能量相對較小,會導(dǎo)致吸附分子容易從界面脫附,進(jìn)而影響了泡沫的穩(wěn)定性,此時泡沫就會發(fā)生合并、粗化,甚至破裂的現(xiàn)象。當(dāng)SDS的加入量較少時,高速攪拌形成的氣泡量較少,陶瓷原料分散在泡沫之間,形成骨架支撐,阻礙了泡沫的合并與粗化。當(dāng)SDS的摻入量增大,高速攪拌所產(chǎn)生的泡沫增多,氣泡與氣泡之間緊密堆積,從能量角度來講,此時氣泡間更趨向于向低勢能方向發(fā)展,因此產(chǎn)生泡沫合并,泡沫的尺寸增大,進(jìn)而導(dǎo)致多孔陶瓷孔隙尺寸的變化。
