合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 溫度、截?cái)喟霃?、模擬分子數(shù)對(duì)水汽液界面特性的影響規(guī)律(二)
> 芬蘭Kibron公司超微量天平作用及應(yīng)用領(lǐng)域
> 基于超微量天平對(duì)沉積質(zhì)量的精確測(cè)量,制備納尺度的銅薄膜
> 不動(dòng)桿菌菌株XH-2產(chǎn)生物表面活性劑發(fā)酵條件、性質(zhì)、成分研究(一)
> 如何用界面張力儀測(cè)定磷脂溶液的表面張力等溫線【W(wǎng)ilhelmy吊片法原理篇】
> 利用具有較強(qiáng)的表面張力的羧酸改良氧化鉛鋅礦球團(tuán)干粉成型粘合劑
> 嗜熱鏈球菌發(fā)酵乳對(duì)全蛋液起泡性、pH、黏度、表面張力的影響(二)
> 助劑臨界膠束濃度對(duì)芒果細(xì)菌性角斑病防治藥劑表面張力的影響(二)
> 微膠囊聚合物溶液對(duì)延展型表面活性劑界面張力的影響(三)
> LB 膜分析儀——?簡(jiǎn)單Langmuir-Schaefer法制備蛋白質(zhì)納米孔膜
推薦新聞Info
-
> ?90%實(shí)驗(yàn)室不知道:表面張力儀讀數(shù)誤差的隱秘來源與終極解決方案
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——結(jié)果與討論、結(jié)論
> 基于LB膜技術(shù)制備膠原蛋白肽覆層羥基磷灰石的新方法——摘要、材料與方法
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(三)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(二)
> 離子組成、pH值對(duì)納米SiO2/SDS體系降低油水界面張力的影響(一)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(三)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(二)
> 豬肉、雞肉和魚肉肌漿蛋白油-水界面性質(zhì)、氨基酸組成、蛋白質(zhì)構(gòu)象研究(一)
> 雙子型起泡劑ULT-1的分子結(jié)構(gòu)式、表面張力、抗溫/抗鹽性能及煤樣潤(rùn)濕性變化——結(jié)果與討論、結(jié)論
基于水煤漿流變性和動(dòng)態(tài)表面張力觀察水煤漿的微觀破裂特性(二)
來源: 華東理工大學(xué)學(xué)報(bào)(自然科學(xué)版) 瀏覽 237 次 發(fā)布時(shí)間:2025-07-14
水煤漿的流變特性采用Bohlin CVO型馬爾文旋轉(zhuǎn)流變儀測(cè)量。表面張力的測(cè)量方法主要有吊片法、液滴-鼓泡法以及微觀界面面積測(cè)量法等。本實(shí)驗(yàn)基于液滴-鼓泡法使用SITA science line t100型全自動(dòng)表面張力儀對(duì)煤漿的動(dòng)態(tài)表面張力進(jìn)行了測(cè)量,并與芬蘭Kibron公司生產(chǎn)的Delta-8全自動(dòng)高通量表面張力儀的靜態(tài)表面張力進(jìn)行比較。采用液滴-鼓泡法測(cè)量動(dòng)態(tài)表面張力時(shí),將特制毛細(xì)管伸入待測(cè)液體,空氣經(jīng)由毛細(xì)管進(jìn)入液體,毛細(xì)管出口氣泡形成外凸,氣泡的半徑也隨之連續(xù)不斷減小。氣泡在液體中受到表面張力的擠壓,氣泡半徑越小,壓力就越大,然后通過測(cè)量壓力的變化獲得表面張力。測(cè)量動(dòng)態(tài)表面張力時(shí),通過控制空氣進(jìn)入毛細(xì)管的流量來改變氣泡半徑變化速率,其涉及的特征氣泡時(shí)間也稱氣泡壽命,是指在鼓泡過程中從氣泡形成外凸到氣泡半徑達(dá)到最小值的時(shí)間間隔。水煤漿破裂實(shí)驗(yàn)中,漿體通過噴嘴滴出,噴嘴內(nèi)徑為4.18 mm。使用Photron Fastcam SA2型高速相機(jī)拍攝水煤漿破裂過程,并使用開源軟件ImageJ分析處理得到的圖片。漿體微觀破裂實(shí)驗(yàn)示意圖如圖2所示。

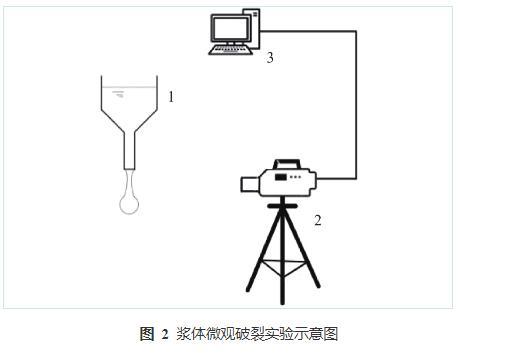

圖2漿體微觀破裂實(shí)驗(yàn)示意圖
2結(jié)果與討論
2.1水煤漿的流變特性
黏度、屈服應(yīng)力等水煤漿的流變特性對(duì)漿體破裂過程有重要影響。在水煤漿中,煤粉顆粒、分散劑和水形成了相對(duì)穩(wěn)定的三維空間結(jié)構(gòu),此時(shí)未被吸附、未參與形成緊密水化膜的自由水分布在這種三維結(jié)構(gòu)的空隙中。這種空間結(jié)構(gòu)在遭受剪切時(shí)很容易被破壞,從而導(dǎo)致分布在三維空間結(jié)構(gòu)空隙中的自由水被釋放,黏度降低;同時(shí),剪切應(yīng)力越大,水煤漿的黏度越小,所以水煤漿一般為剪切變稀的假塑性流體。
水煤漿黏度隨剪切速率變化的實(shí)驗(yàn)結(jié)果如圖3所示,不同條件下水煤漿的黏度隨剪切速率的增加均呈逐漸減小的趨勢(shì),可知實(shí)驗(yàn)水煤漿均為剪切變稀的非牛頓流體。具體而言,在剪切速率小于1 s?1的區(qū)間,水煤漿質(zhì)量分?jǐn)?shù)對(duì)漿體黏度有顯著影響,質(zhì)量分?jǐn)?shù)越大漿體黏度越大,且剪切變稀特性明顯;當(dāng)剪切速率大于1 s?1時(shí),水煤漿質(zhì)量分?jǐn)?shù)對(duì)漿體黏度的影響相對(duì)減弱,且隨著剪切速率的增加,漿體黏度變化較小。所以采用Herschel-Bulkley模型建立了水煤漿流變關(guān)系式:

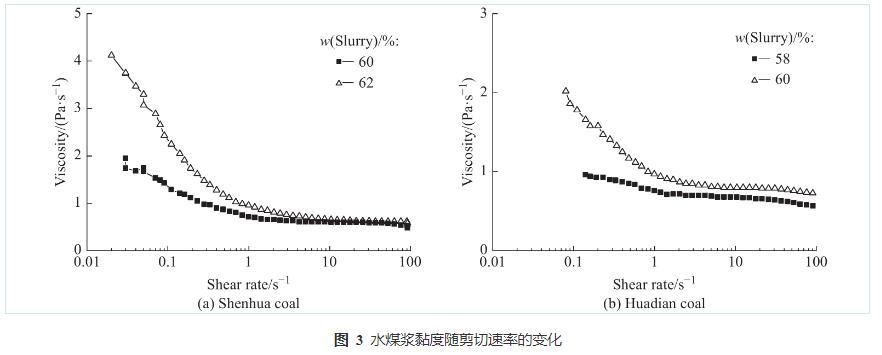

圖3水煤漿黏度隨剪切速率的變化

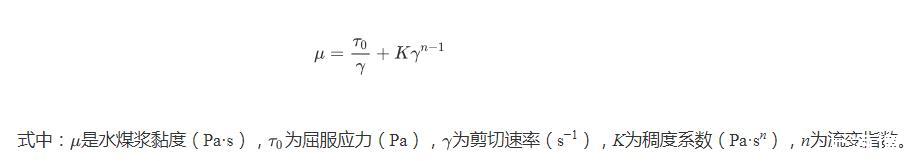

式中:是水煤漿黏度(Pa·s),為屈服應(yīng)力(Pa),為剪切速率(s?1),K為稠度系數(shù)(Pa·sn),n為流變指數(shù)。擬合關(guān)系式相關(guān)系數(shù)為0.98,擬合參數(shù)見表2。

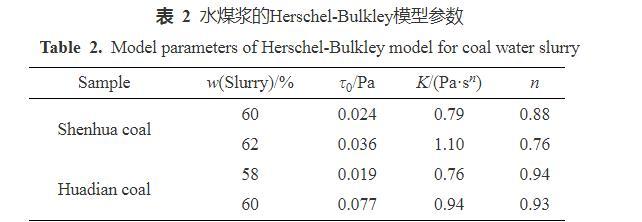

表2水煤漿的Herschel-Bulkley模型參數(shù)
2.2水煤漿的表面張力特性
表面張力是作用于液體表面,使液體表面積縮小的力,在液體破裂過程中發(fā)揮了重要影響。在液體破裂過程中,純液體的表面張力為常數(shù),而表面活性劑溶液的表面張力為變量,一般稱為動(dòng)態(tài)表面張力,其數(shù)值與表面活性劑種類、濃度和界面變形速率等參數(shù)相關(guān)。對(duì)于水煤漿等含添加劑的復(fù)雜液固混合物漿體,其動(dòng)態(tài)表面張力更加復(fù)雜。
不同質(zhì)量分?jǐn)?shù)水煤漿表面張力的變化情況如圖4所示??梢钥闯觯翰煌瑮l件下水煤漿的動(dòng)態(tài)表面張力變化情況比較一致,隨著特征氣泡時(shí)間(t)的增加,動(dòng)態(tài)表面張力均先減小后增加,在氣泡特征時(shí)間為200 ms附近出現(xiàn)最小值;而水煤漿的動(dòng)態(tài)表面張力與靜態(tài)表面張力存在顯著差異,在氣泡特征時(shí)間較小或較大時(shí),動(dòng)態(tài)表面張力均大于靜態(tài)表面張力。

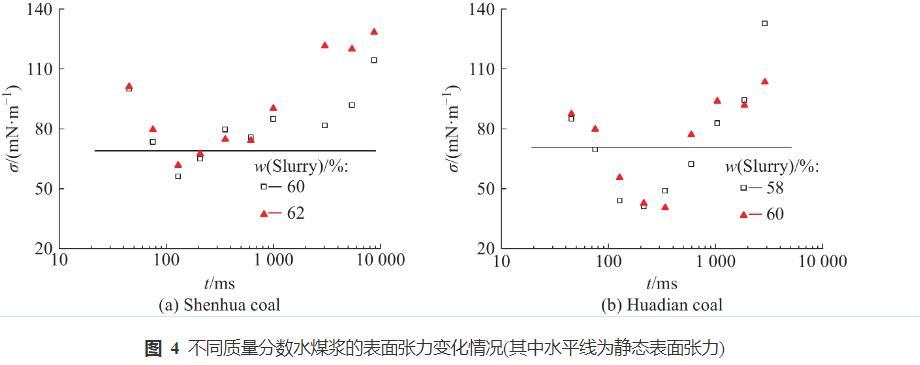

圖4不同質(zhì)量分?jǐn)?shù)水煤漿的表面張力變化情況(其中水平線為靜態(tài)表面張力)
從圖4中可以看出,隨著特征氣泡時(shí)間的增加,與表面活性劑溶液不同,水煤漿的動(dòng)態(tài)表面張力呈現(xiàn)了非單調(diào)的變化特性。當(dāng)氣泡變形速度較快即特征氣泡時(shí)間小于100 ms時(shí),氣泡膨脹過程越快其受到煤粉顆粒的阻礙作用越大,所以水煤漿的動(dòng)態(tài)表面張力隨著特征氣泡時(shí)間的增加而逐漸減?。划?dāng)氣泡變形速度較慢時(shí),水煤漿中的煤粉顆粒、分散劑和水將會(huì)形成相對(duì)穩(wěn)定的三維空間結(jié)構(gòu),氣泡膨脹時(shí)需要破壞水煤漿結(jié)構(gòu),所以動(dòng)態(tài)表面張力隨著特征氣泡時(shí)間的增加而逐漸增大。水煤漿的動(dòng)態(tài)表面張力與特征氣泡時(shí)間的關(guān)系式如式(2)所示,相關(guān)系數(shù)為0.83,由圖5可知水煤漿動(dòng)態(tài)表面張力的實(shí)驗(yàn)值(Dm,EXP)與擬合值(Dm,pre)吻合較好。

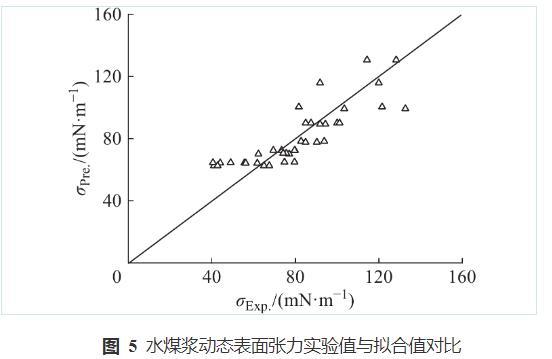

圖5水煤漿動(dòng)態(tài)表面張力實(shí)驗(yàn)值與擬合值對(duì)比
