合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 礦化度對油水兩相混合體系界面張力作用規(guī)律
> 不同濃度下白糖、紅糖溶液的表面張力系數(shù)變化
> 表面張力儀用于柔軟抗菌涂層面料研發(fā)
> 氟硅表面活性劑(FSS)水溶液表面張力、發(fā)泡力、乳化力測定（一）
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> 3種典型清水劑對不同原油組分界面穩(wěn)定性、油滴聚并行為的影響（一）
> ?高分子表面活性劑HS-PA表征和性能、粒徑、表面張力、應(yīng)用性能測定——實驗部分
> 鼠李糖脂生物表面活性劑在液-固界面上的潤濕改性微觀機制研究（二）
> 不同種類與濃度的無機鹽氯化物對麥胚脂肪酶油-水界面特性的影響（二）
> 中科院江雷及團隊提出鋪展概念及其表征方法
推薦新聞Info
-
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動態(tài)表面張力測定（二）
> 正己醇聚氧乙烯醚硫酸鈉、正己醇聚氧丙烯醚硫酸鈉水溶液平衡表面張力、動態(tài)表面張力測定（一）
> 遼河油田原油的石油酸、石油堿組分萃取過程、結(jié)構(gòu)表征及界面張力測量——結(jié)果與討論、結(jié)論
> 遼河油田原油的石油酸、石油堿組分萃取過程、結(jié)構(gòu)表征及界面張力測量——實驗部分
> N-十四酰基天冬氨酸及其鈉鹽合成路線、制備、表面張力等性能測定（二）
> N-十四?；於彼峒捌溻c鹽合成路線、制備、表面張力等性能測定（一）
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（三）
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（二）
> 3種增效劑對滅草松AS、草銨膦AS、高效氟吡甲禾靈EC增效作用及表面張力影響（一）
> 以大豆為原料合成的N-椰子油?；鶑?fù)合氨基酸表面活性劑表面張力、乳化起泡潤濕性能測定（二）
不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
來源：西安交通大學(xué)學(xué)報 瀏覽 309 次 發(fā)布時間:2025-05-08
1.3實驗系統(tǒng)

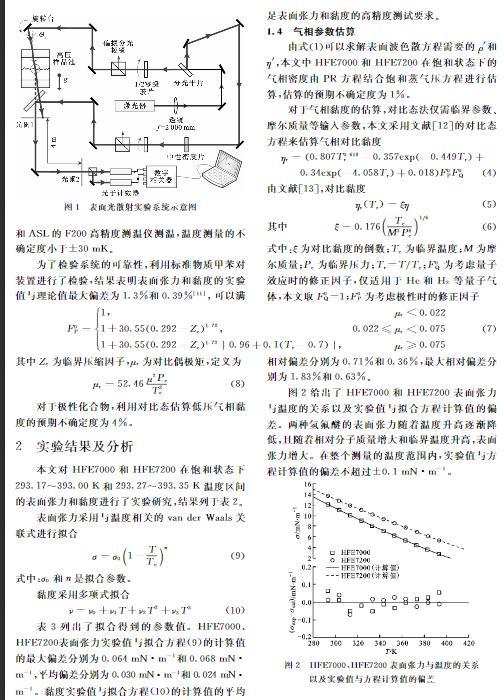

本文采用的表面光散射實驗系統(tǒng)由實驗光路、耐高壓實驗本體、控溫系統(tǒng)和數(shù)據(jù)采集與處理系統(tǒng)組成,圖1為實驗系統(tǒng)示意圖,詳細(xì)參見文獻。
圖1表面光散射實驗系統(tǒng)示意圖
激光器采用低功率連續(xù)型固體激光器,λ0=532 nm。高精度旋轉(zhuǎn)臺的直徑為80 mm、角度分辨率為0.000 67°,經(jīng)過校正角度測量的精度可以達到±0.05%,數(shù)字相關(guān)器為ALV-LinCorr,可以計算兩路信號的相關(guān)函數(shù)。實驗本體采用304號不銹鋼材料,內(nèi)部直徑為70 mm、容積為150 cm3,實驗中所需的樣品體積約為50 cm3。實驗本體可控制在溫度為250～400 K、壓力為0～10 MPa的范圍。實驗本體溫度控制采用電加熱方式,采用Fluke2100溫控器控溫,采用經(jīng)過標(biāo)定的Pt100鉑電阻溫度計和ASL的F200高精度測溫儀測溫,溫度測量的不確定度小于±30 mK。
為了檢驗系統(tǒng)的可靠性,利用標(biāo)準(zhǔn)物質(zhì)甲苯對裝置進行了檢驗,結(jié)果表明表面張力和黏度的實驗值與理論值最大偏差為1.3%和0.39%，可以滿足表面張力和黏度的高精度測試要求。
1.4氣相參數(shù)估算
由式(1)可以求解表面波色散方程需要的ρ′和η′,本文中HFE7000和HFE7200在飽和狀態(tài)下的氣相密度由PR方程結(jié)合飽和蒸氣壓方程進行估算,估算的預(yù)期不確定度為1%。
2實驗結(jié)果及分析

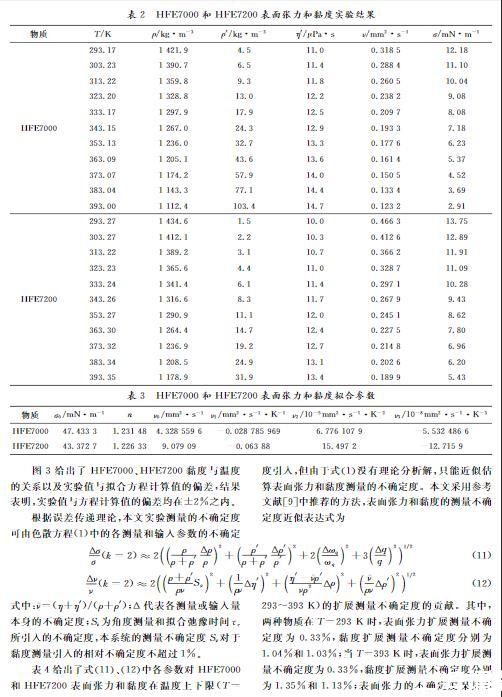

本文對HFE7000和HFE7200在飽和狀態(tài)下293.17～393.00 K和293.27～393.35 K溫度區(qū)間的表面張力和黏度進行了實驗研究,結(jié)果列于表2。
表面張力采用與溫度相關(guān)的van der Waals關(guān)聯(lián)式進行擬合
式中:σ0和n是擬合參數(shù)。
黏度采用多項式擬合
表3列出了擬合得到的參數(shù)值。HFE7000、HFE7200表面張力實驗值與擬合方程(9)的計算值的最大偏差分別為0.064 mN·m-1和0.068 mN·m-1,平均偏差分別為0.030 mN·m-1和0.024 mN·m-1。黏度實驗值與擬合方程(10)的計算值的平均相對偏差分別為0.71%和0.36%,最大相對偏差分別為1.83%和0.63%。
圖2給出了HFE7000和HFE7200表面張力與溫度的關(guān)系以及實驗值與擬合方程計算值的偏差。兩種氫氟醚的表面張力隨著溫度升高逐漸降低,且隨著相對分子質(zhì)量增大和臨界溫度升高,表面張力增大。在整個測量的溫度范圍內(nèi),實驗值與方程計算值的偏差不超過±0.1 mN·m-1。
圖2 HFE7000、HFE7200表面張力與溫度的關(guān)系以及實驗值與方程計算值的偏差
表3 HFE7000和HFE7200表面張力和黏度擬合參數(shù)

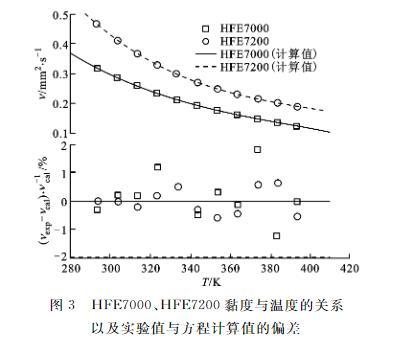

圖3給出了HFE7000、HFE7200黏度與溫度的關(guān)系以及實驗值與擬合方程計算值的偏差,結(jié)果表明,實驗值與方程計算值的偏差均在±2%之內(nèi)。
根據(jù)誤差傳遞理論,本文實驗測量的不確定度可由色散方程(1)中的各測量和輸入?yún)?shù)的不確定度引入,但由于式(1)沒有理論分析解,只能近似估算表面張力和黏度測量的不確定度。本文采用參考文獻中推薦的方法,表面張力和黏度的測量不確定度近似表達式為
圖3 HFE7000、HFE7200黏度與溫度的關(guān)系以及實驗值與方程計算值的偏差

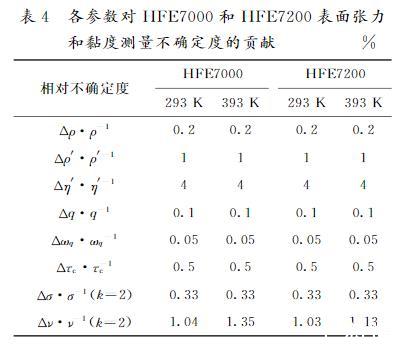

表4給出了式(11)、(12)中各參數(shù)對HFE7000和HFE7200表面張力和黏度在溫度上下限(T=293～393 K)的擴展測量不確定度的貢獻。其中,兩種物質(zhì)在T=293 K時,表面張力擴展測量不確定度為0.33%,黏度擴展測量不確定度分別為1.04%和1.03%;當(dāng)T=393 K時,表面張力擴展測量不確定度為0.33%,黏度擴展測量不確定度分別為1.35%和1.13%;表面張力的不確定度保持不變,隨著溫度的升高,黏度測量的擴展測量不確定度升高。越接近臨界溫度,氣相密度和黏度對擴展測量不確定度的貢獻越大。因此,本文HFE7000和HFE7200表面張力的擴展測量不確定度(置信因子k=2)估計為0.35%,黏度的擴展測量不確定度(k=2)分別估計為1.35%和1.13%。
表4各參數(shù)對HFE7000和HFE7200表面張力和黏度測量不確定度的貢獻%
3結(jié)論
本文利用新搭建的表面光散射實驗系統(tǒng)測量了兩種氫氟醚類物質(zhì)HFE7000和HFE7200在飽和狀態(tài)下的表面張力和黏度,溫度范圍均為293～393 K。利用獲得的數(shù)據(jù),擬合了表面張力和黏度的關(guān)聯(lián)式。HFE7000和HFE7200表面張力實驗值與關(guān)聯(lián)式計算值的平均偏差分別為0.030 mN·m-1和0.024 mN·m-1;HFE7000和HFE7200黏度實驗值與關(guān)聯(lián)式計算值的平均相對偏差分別為0.71%和0.36%。
