合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于液滴機(jī)械振動(dòng)的液體表面張力測(cè)試方法
> SRA減縮劑濃度對(duì)溶液表面張力、砂漿凝結(jié)時(shí)間、水泥水化的影響（三）
> 動(dòng)態(tài)測(cè)量純凈水和硅油、純凈水和乙酸乙酯液體間界面張力
> 表面活性素制備、分離純化、溶液表面張力測(cè)定及膠束化行為研究（一）
> 配制淡紅色噴印墨水時(shí)，如何測(cè)量其表面張力
> ?鋰電池涂布工藝缺陷與表面張力有何關(guān)系？
> 礦化度對(duì)含有氧丙烯鏈節(jié)和氧乙烯鏈節(jié)的表面活性劑的界面張力影響
> 液滴撞擊固體表面過(guò)程中黏度與表面張力系數(shù)變化（一）
> ?化學(xué)驅(qū)：油藏防竄劑用量和濃度多少為好？
> 誘導(dǎo)期測(cè)定法研究NaCl的添加對(duì)碳酸鋰固-液界面張力等成核動(dòng)力學(xué)參數(shù)影響——結(jié)果與討論
推薦新聞Info
-
> 納米熔鹽形成機(jī)理、表面張力測(cè)定及影響因素研究（三）
> 納米熔鹽形成機(jī)理、表面張力測(cè)定及影響因素研究（二）
> 納米熔鹽形成機(jī)理、表面張力測(cè)定及影響因素研究（一）
> ?《Nature》論文致謝欄?？停撼⒘刻炱降纳锬ぱ芯款嵏残詰?yīng)用
> Na2CO3溶液與模擬油反應(yīng)不同時(shí)間后產(chǎn)物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應(yīng)不同時(shí)間后產(chǎn)物的界面張力、剪切黏度（一）
> 耐擦刮無(wú)膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）
> 耐擦刮無(wú)膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（一）
> 利用超微量天平制備微孔淀粉處理含Cu(II)離子染料廢水
> 不同類(lèi)型的堿、pH值對(duì)孤東油田原油界面張力的影響（下）

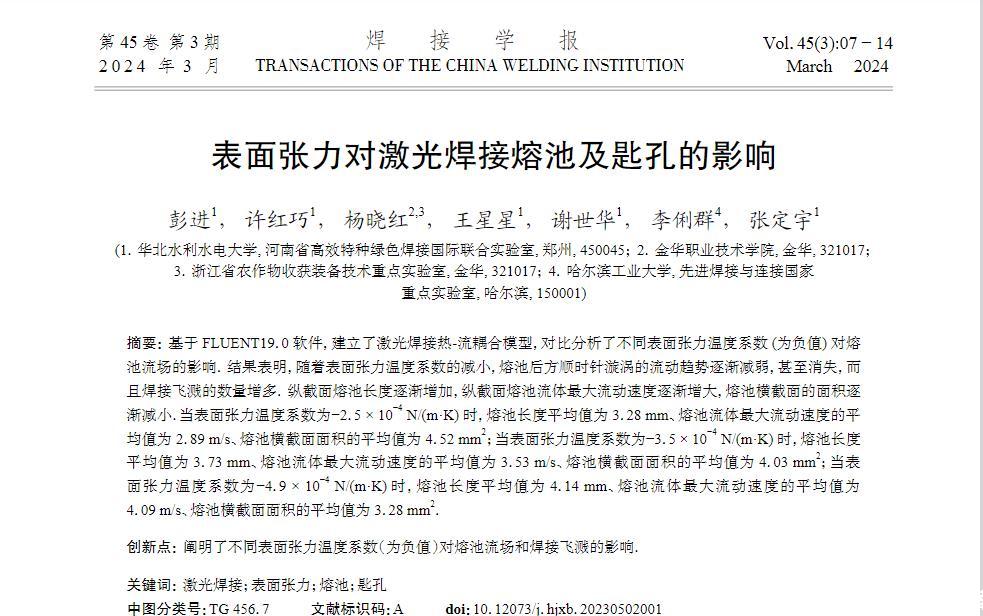

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來(lái)源：焊接學(xué)報(bào) 瀏覽 887 次 發(fā)布時(shí)間:2024-08-07

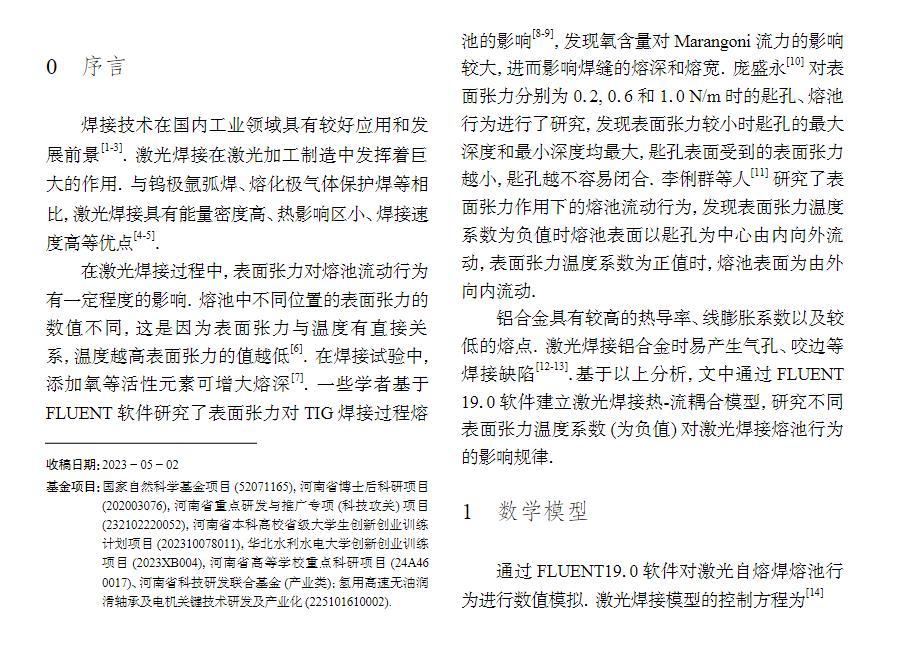

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針?shù)鰷u的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
